1 工藝簡介
1.1 熱泵機組由壓縮機,蒸發器,冷凝器,膨脹閥構成,實現機組制冷制熱效果。
1.2 空調循環水經冷水循環泵至熱泵機組進行降溫制冷,冷水供水輸送給空調末端用戶供冷,并回執機組。系統設置循環水補水裝置。
1.3 冷卻循環水經冷卻水除污器過濾后,經冷卻水循環泵至熱泵機,吸收機組制冷過程中產生的熱量,經江水取水泵散熱后返回。

2 系統設備控制與管理
由于集中空調系統具有多參量、非線性及冷熱負荷波動性等特點,易造成系統運行工況偏離最優效率運行狀態,導致水源熱泵機組熱轉換效率降低,在保證舒適度條件下,為了提高集中空調系統能效,必須對集中空調系統水源熱泵機組、水循環系統、空調機組、新風系統、房間末端等各個環節進行全面能效跟蹤控制與管理。
系統由設備端和管理端組成,為標準化強弱電閉環管控一體化設計。設備端由能效控制總柜ECS-1及各能效控制柜構成;管理端由能效管理計算機及管理軟件、采集器、數據控制器等構成,可通過網絡交換機將數據傳輸ECS-7000S系統實現遠程集中管理。

2.1熱泵機組
根據采集的冷水、冷卻水循環系統的供、回水溫度、壓力、流量及環境溫濕度,由系統能效控制總柜計算系統實際負
荷,動態調整水源熱泵機組運行臺數及溫度設定。
熱泵機組的控制模式可分為兩種情況:
2.1.1 廠家開放通信協議端口,由系統能效控制總柜實現優化控制,精細調整熱泵機組的運行效率。
2.1.2 廠家無法開放通信協議端口時,系統通過調用系統能效控制模型及歷史數據,實現水源熱泵機組的優化運行,提高整體能效。

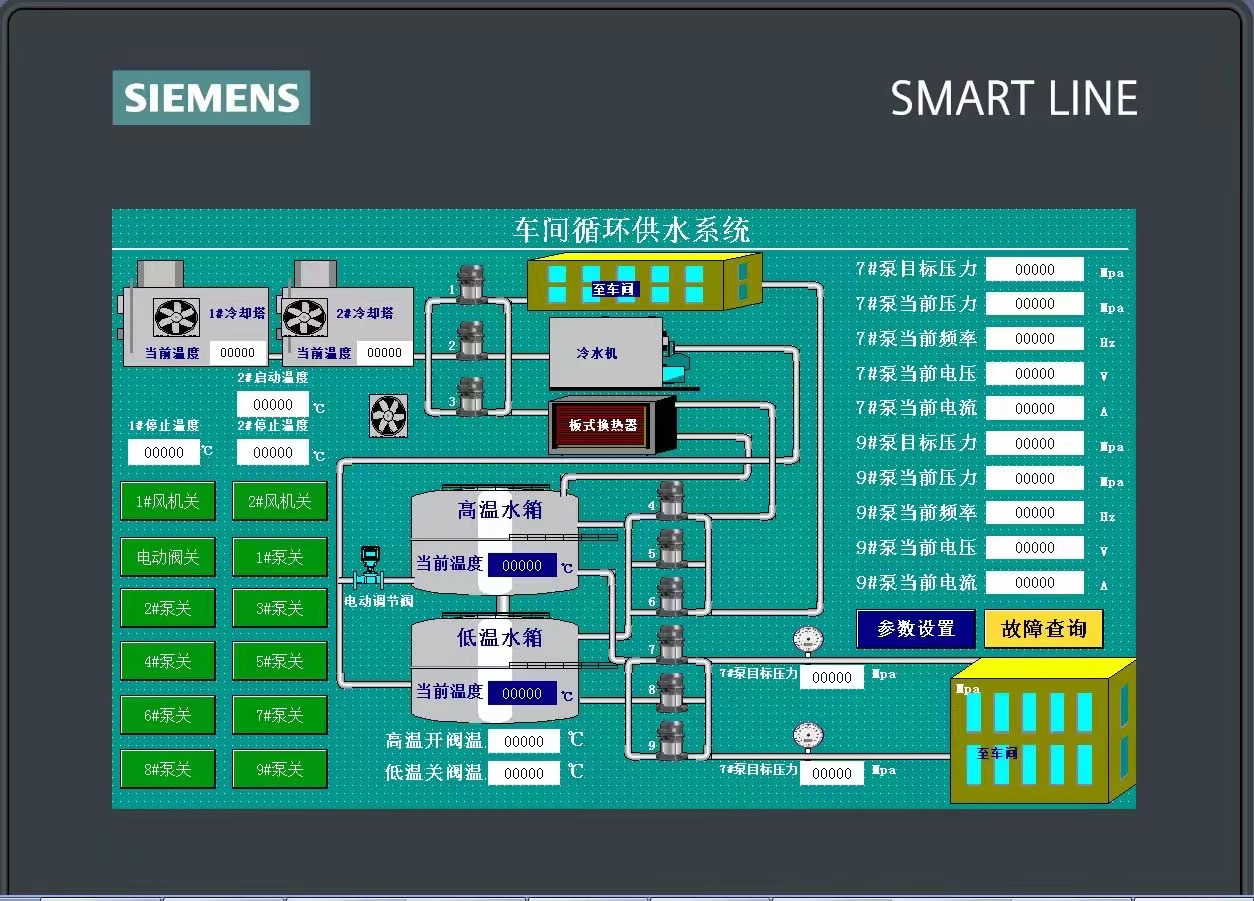

2.2 水循環系統
當環境溫、濕度,系統工藝參數和空調末端冷熱量負荷發生變化時,水循環系統工藝參數隨之變化,系統能效控制總柜數，滿足用戶對冷熱量的需求,保證熱泵機組COP始終處于最佳轉換效率狀態。
2.3 附屬設備
系統能效控制總柜采集系統附屬設備(如補水裝置、軟化水裝置等)的運行、故障等狀態信號,實現集中控制和管理。

3 能效管理
在能效管理計算機上,實現水源熱泵機組、水循環系統、等整個系統設備的集中控制和能效管理。通過電能表、實現空調系統的電量統計,通過能源總線傳輸至管理端計算機或其他能源統計管理系統,實現系統運行參數和能源統計報表的統計管理。

電源進線柜
冷凍水泵智能控制柜
冷凍/卻水泵智能控制柜
冷凍/卻水泵智能控制柜
輔助設備智能控制柜
輔助設備智能控制柜
集中空調能效管理計算機
