低壓抗晃電模塊是無錫沃思智能科技有限公司研發應用于400V低壓系統中解決系統電壓出現瞬間波動而造成停機現象的一種智能型防晃電模塊。其采用高性能芯片，對電機運行數據分析、計算、判斷、處理，其性能穩定、可靠性高，是為了解決設備在連續生產過程中由于電網電壓不穩定造成停機事故而研發的一種專用控制器。它能夠?qū)崟r(shí)檢測設備運行中的電壓狀態，如果電網電壓突然發生晃電現象，在設定的時間內電網電壓又快速恢復正常，該控制器可以重新啟動設備，使設備恢復運轉，避免生產事故的發生。其現實目的為:一是為了保證重要電動機在電源故障情況下能順利自啟動。二是為了減少事故狀態下運行人員的操作。

在工業生產中常常由于電網電壓波動(俗稱”晃電”)而引起低壓電機停機，進而導致連續生產過程紊亂，給企業造成生產事故和巨大的損失。低壓抗晃電模塊就是用于為解決電網電壓波動而電機不停機專門研制。低壓抗晃電模塊專門用于低壓系統發生晃電時防止接觸器、變頻器等敏感元件的非計劃停機問題廣泛應用于石油化工、半導體、計算機、電力、紡織、造紙、PVC、電解鋁等行業。

抗晃電模塊功能特點：

再啟動控制功能
起動方式:晃電延時再啟動、遠方遙控啟動。

多種工作模式
A:正常工作模式—針對電網系統中的短時間的晃電現象起到不讓電動機停止工作的晃電再啟動模式。
B:間抽工作模式—針對油田采油的實際運行情況，增加了油井間歇共作控制功能，滿足油井間抽運行期間或停止期間的晃電再啟動功能。
間抽工作控制功能
在間抽工作模式下，用戶根據需要可自由設置電機運行時間和停止時間(最小計時單位為10分鐘),同時可選擇單接點控制方式或雙接點控制方式。
人機界面友好
裝置面板為中文液晶界面，所有產品參數可現場通過液晶界面直接讀寫修改。
測量功能
可實時測量線路供電電壓，并顯示。
事件記錄功能(帶實時時鐘)
可詳細記錄晃電發生時的電壓和時間，共200條記錄，記錄滿后最新的記錄會自動覆蓋最舊的記錄;
通訊功能(選配)
標準RS485接口，國際標準MODBUS規約。與RTU、PLC及多種微機工控組態軟件實現網絡通訊，構成分布式電機綜合保護監控系統。
輸入/輸出接點功能
兩組繼電器常輸出:JA1、JA2和JB1、JB2;
一路數字量輸入(IN、COM):帶光藕隔離，可接接觸器輔助接點，用于監測接觸器狀態，作為電機運行信
號輸入。
超強電磁兼容設計
采用全電磁兼容設計,使裝置具有極強的抗干擾能力,能在各種復雜的電磁干擾環境中正常工作。

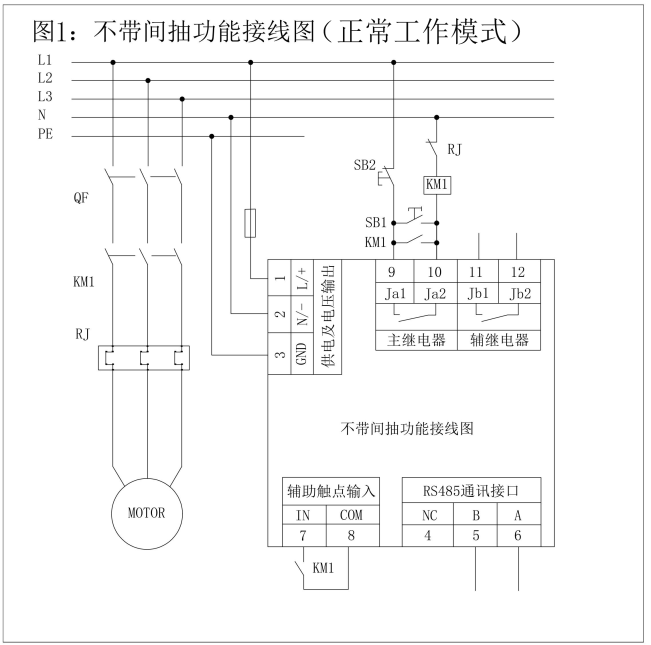

低壓抗晃電模塊接線圖：

低壓抗晃電模塊技術參數：
